气动薄膜单座调节阀

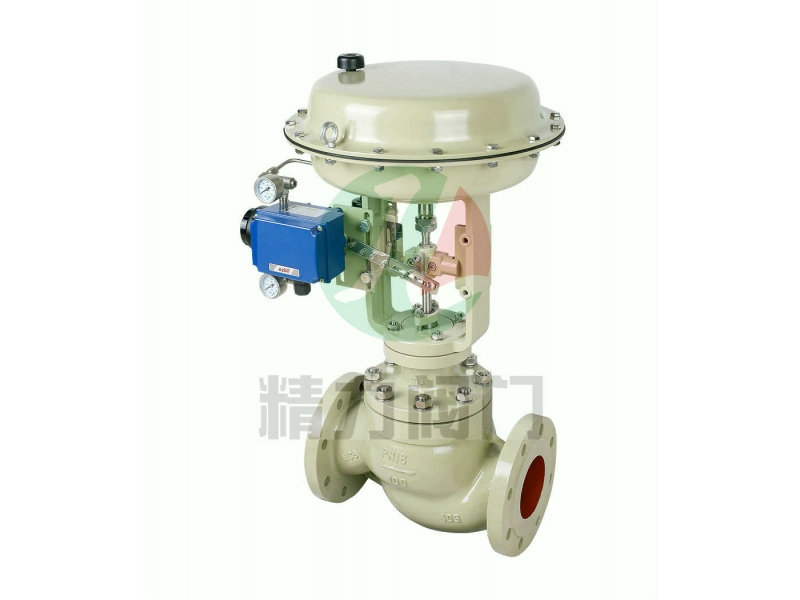

◆精小型气动薄膜单座调节阀 概述：
ZXP(ZJHP)精小型气动薄膜单座调节阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。精小型气动薄膜单座调节阀广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。
精小型气动薄膜单座调节阀系列产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20～200。适用流体温度由-200℃～+560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
* 若阀门可能产生空化、汽蚀，建议选用套筒调节阀；
* 若阀门可能产生闪蒸，建议选用缩腔型，阀芯及阀座堆焊硬质合金。
◆精小型气动薄膜单座调节阀 特点：

* ZXP标准型工作温度-20~+200℃,泄漏量等级为IV级
* ZXPG 散热型阀盖增设散热片,可用于介质温度-60~+450℃的场合
* ZXPV 波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏
* ZXPD 低温型采用长颈阀盖加波纹管封密结构可用于-196℃的深冷场合
* ZXPQ 调节切断型软密封结构阀芯达VI级泄漏标准(微气泡级)
* ZXPJ 型夹套保温型带用不锈钢保温夹套,用于流体冷却后易结晶\凝固造成堵塞的场合
* ZXPF 衬塑型单座调节阀与流体接触部位衬有F46,填料部位采用聚四氟乙烯波纹管密封,特别适用于强腐蚀介质的自动控制.

◆精小型气动薄膜单座调节阀 选配附件：
电气阀门定位器、空气过滤减压器、保位阀、行程开关、阀位变送器、手轮机构等

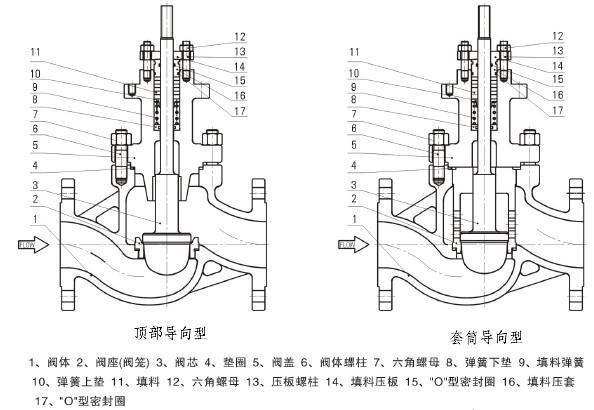

◆精小型气动薄膜单座调节阀 零件材料：
阀体、阀盖：HT200，ZG230-450 ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
软密封阀芯：增强聚四氟乙烯
填 料：聚四氟乙烯、柔性石墨
波 纹 管：1Cr18Ni9Ti
垫 片：橡胶石棉板、10、1Cr18Ni9Ti、 石棉缠绕垫片
膜 盖：A3
波 纹 膜 片：丁晴橡胶夹增强涤纶织物
弹 簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13

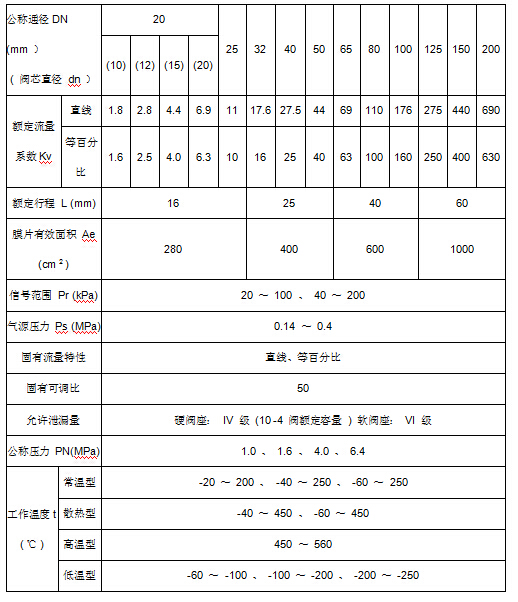

◆精小型气动薄膜单座调节阀 技术参数：

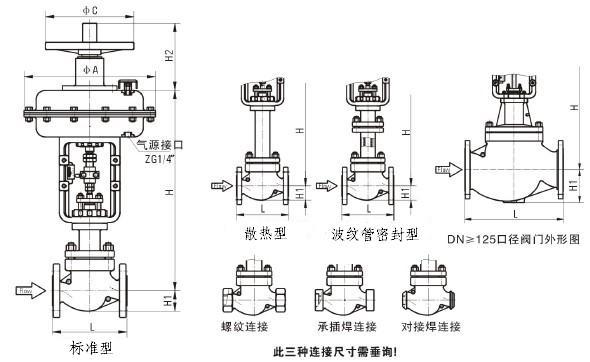

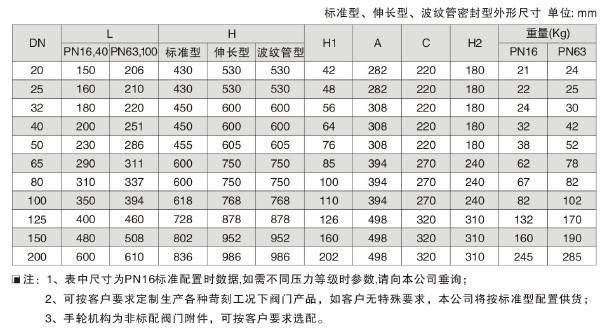

◆精小型气动薄膜单座调节阀 规格尺寸及重量：

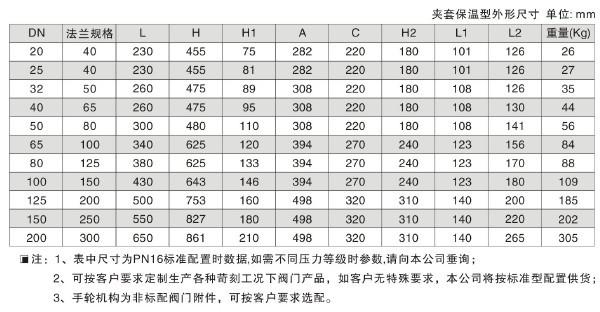

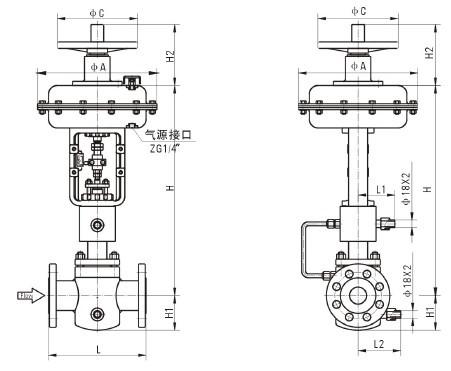

◆精小型气动薄膜夹套保温型单座调节阀 外形尺寸及重量：

◆精小型气动薄膜单座调节阀 订货须知：

订货时请用户提供以下资料:
·调节阀名称、型号、用途
·公称通径(mm)、公称压力(MPa)、工作温度及范围
·阀前压力,阀后压力
·介质名称及状态,介质流量
·阀盖型式
·整机作用方式(气开还是气关),仪表风(气源)压力
·阀体、阀内件材质要求
·附件要求:
电-气阀门定位器、空气过滤减压器、电磁阀、保位阀、阀位传送器、(顶装)手轮等
·阀体法兰标准(不指明时我厂按GB9113-2000规定供货)
·阀体结构长度( 法兰面距L) (不指明时我厂按GB12221-2005规定供货)
·其它特殊要求(如耐蚀要求，防爆要求,泄漏等级限制要求，等等)
