ZZD型氮封装置

◆供氮装置（氮封阀） 概述：
供氮装置 无需外加能源，利用被调介质自身能量为动力源，自动控制阀门介质流量，使阀后压力保持恒定的压力稳定装置。现已广泛应用于连续送气的天然气采输，城市煤气以及储罐氮封系统和冶金、石油、化工等工业生产部门。
阀特点：控制精度高，可比一般ZZY型直接操作型调压阀高一倍左右。调节压差比大（如阀前0.8MPa、阀后0.001MPa）特别适合微压气体控制。
压力设定在指挥器上实现，因而方便、快捷、省力省时可在运行状态下连续设定。
◆供氮装置（氮封阀） 产品特点：
氮封装置（氮封阀）是由ZZDG型指挥器操作型自力式压力调节阀（这里简称供氮阀）和ZZDX型自力式微压调节阀（简称泄氮阀）两大部份组成。当罐内压力升高超过设定值时，供氮阀关闭，泄氮阀打开（罐顶未设呼吸阀，或呼吸阀故障打不开），将罐内多余压力泄放。在储罐内压力降低时，泄氮阀处于关闭状态，供氮阀打开，向罐内注氮气。供氮阀阀前压力最好在1.0Mpa以下，现场压力较高时，可在供氮阀前安装一只ZZYP型自力式压力调节阀将压力减至。1.0 Mpa以下，以提高可靠性和使用效果。
氮封装置（氮封阀）的供（泄）氮压力设定方便，可在连续生产的条件下进行。在设定压力范围内，如从100mm H20需调整到50mm H20，可通过调节供氮阀顶部的调节螺丝，改变弹簧的力，即可达到需要新设定的工艺值。泄氮阀的调整也是同理。呼吸阀设定值调整：在上述设定值调整好后，为避免呼吸阀启闭频繁，呼吸阀的设定值应大于泄压设定置。

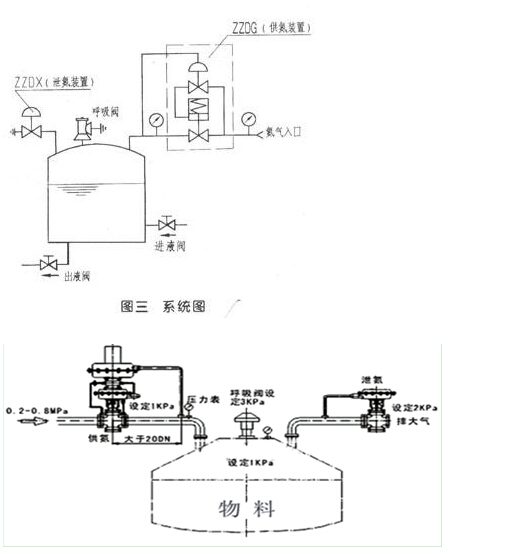

◆储罐氮封阀 安装示意图：

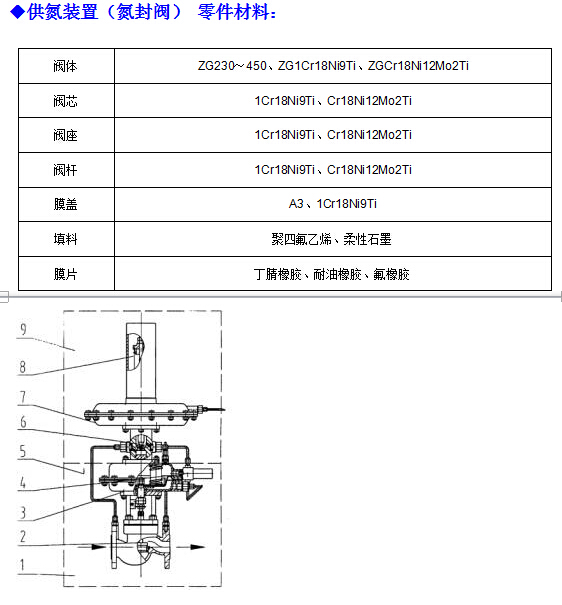

1、主阀 2、主阀阀芯 3、主阀执行机构 4、节流阀 5、减压阀 6、指挥器阀芯
7、检测机构 8、预设弹簧 9、指挥器

◆供氮装置（氮封阀） 订货须知：

订货时请用户提供以下资料
·调压阀名称、型号
·公称通径（mm）
·公称压力（MPa）
·介质名称
·工作压力及范围
·阀体材质
·其他特殊要求
