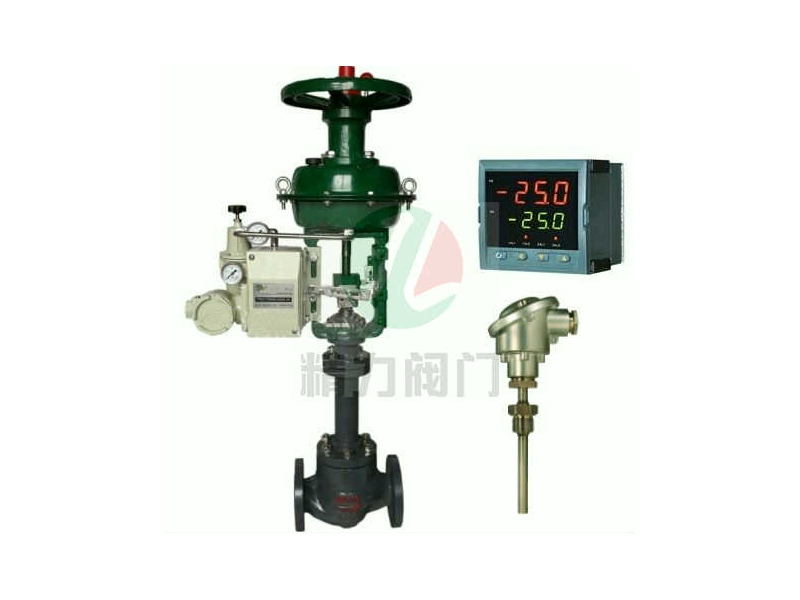

蒸汽管道气动薄膜温度调节阀系统配置

蒸汽管道气动薄膜温度调节阀
品 牌: 富阳精力
商品型号:
所属类别: 温度调节阀
关 键 词: 蒸汽管道气动薄膜温度调节阀
咨洵电话: 0571-63551987

 蒸汽气动薄膜温度调节阀按照现场工况及具体使用要求不同,需先提供详细的工况参数进行选型;选型时需提供的具体参数有:介质管道实际压力,压差,温度,管道每小时最大使用量及正常使用量、最小使用流量;要求达到的功能:如与现场仪表配套控制压力、温度、流量等选配不同的附件如:定位器、空气过滤减压阀、手轮机构(顶装或侧装)、限位开关、电磁阀、阀位传送器、气动加速器、保位阀等。

二、蒸汽管道因其管道压力波动大,流量使用不稳定等特性,选型有如下多种结构:

A/小口径单座调节阀:管径DN15/DN20/DN25

      可用于控制不同压力和温度的流体,阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534-2标准。调节阀的泄漏量符合ANSIB16.104标准。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。产品符合GB/T4213-92。

B/顶导向型单座调节阀:管径DN40/DN50/DN65/DN80/DN100/DN125/DN150/DN200

       是一种顶导向结构的调节阀,阀体通道呈S流线型,压降损失小,流量大,可调范围广,流量特性曲线精度高,阀芯导向面积大,抗震性好。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。可用于控制不同压力和温度的流体。

C/小口径套筒单座调节阀:管径DN15/DN20/DN25


       适用于液体压差较高场合。坚固的阀芯和套筒可防止液体发生闪蒸和空化。阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。

D/压力平衡式套筒调节阀:管径DN40/DN50/DN65/DN80/DN100/DN125/DN150/DN200/DN250/DN300

       带活塞环的压力平衡式套筒调节阀,专为重负荷工况而设计,阀体结构紧凑,流体通道呈S流线型,在阀芯与套筒之间包含两个密封圈,以减少泄漏量,其优点是压降损失小,流量大,可调节范围广,流量特性精度高。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大的特点,适用于要求动态稳定性好,噪音低,泄漏等级低的流体控制场合。

E/低噪音笼式调节阀:管径DN40/DN50/DN65/DN80/DN100/DN125/DN150/DN200

       低噪音笼式调节阀主要为降低可压缩流体(蒸汽、空气、天然气等)的噪音而设计的,为适应气体“节流”“扩散与膨胀”,套筒上设有许多对称小孔来降低压降。流体通道呈S流线型,还设有一个改善套筒周围流体平衡流动的导流翼,由此调节阀压降损失小,流量大,噪音低。

       阀芯采用压力平衡式结构,调节阀通常配用多弹簧薄膜执行机构,其结构紧凑,输出力大,适合在要求动态稳定性好,低噪音,高可靠性的高温、高压、高压差的工艺管线控制条件下使用。、蒸汽管道智能型气动温度调节阀的选型及应用:

蒸汽气动薄膜温度调节阀按照现场工况及具体使用要求不同,需先提供详细的工况参数进行选型;选型时需提供的具体参数有:介质管道实际压力,压差,温度,管道每小时最大使用量及正常使用量、最小使用流量;要求达到的功能:如与现场仪表配套控制压力、温度、流量等选配不同的附件如:定位器、空气过滤减压阀、手轮机构(顶装或侧装)、限位开关、电磁阀、阀位传送器、气动加速器、保位阀等。

二、蒸汽管道因其管道压力波动大,流量使用不稳定等特性,选型有如下多种结构:

A/小口径单座调节阀:管径DN15/DN20/DN25

可用于控制不同压力和温度的流体,阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534-2标准。调节阀的泄漏量符合ANSIB16.104标准。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。产品符合GB/T4213-92。

B/顶导向型单座调节阀:管径DN40/DN50/DN65/DN80/DN100/DN125/DN150/DN200

是一种顶导向结构的调节阀,阀体通道呈S流线型,压降损失小,流量大,可调范围广,流量特性曲线精度高,阀芯导向面积大,抗震性好。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。可用于控制不同压力和温度的流体。

C/小口径套筒单座调节阀:管径DN15/DN20/DN25

适用于液体压差较高场合。坚固的阀芯和套筒可防止液体发生闪蒸和空化。阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。

D/压力平衡式套筒调节阀:管径DN40/DN50/DN65/DN80/DN100/DN125/DN150/DN200/DN250/DN300

带活塞环的压力平衡式套筒调节阀,专为重负荷工况而设计,阀体结构紧凑,流体通道呈S流线型,在阀芯与套筒之间包含两个密封圈,以减少泄漏量,其优点是压降损失小,流量大,可调节范围广,流量特性精度高。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大的特点,适用于要求动态稳定性好,噪音低,泄漏等级低的流体控制场合。

E/低噪音笼式调节阀:管径DN40/DN50/DN65/DN80/DN100/DN125/DN150/DN200

低噪音笼式调节阀主要为降低可压缩流体(蒸汽、空气、天然气等)的噪音而设计的,为适应气体“节流”“扩散与膨胀”,套筒上设有许多对称小孔来降低压降。流体通道呈S流线型,还设有一个改善套筒周围流体平衡流动的导流翼,由此调节阀压降损失小,流量大,噪音低。

阀芯采用压力平衡式结构,调节阀通常配用多弹簧薄膜执行机构,其结构紧凑,输出力大,适合在要求动态稳定性好,低噪音,高可靠性的高温、高压、高压差的工艺管线控制条件下使用。
