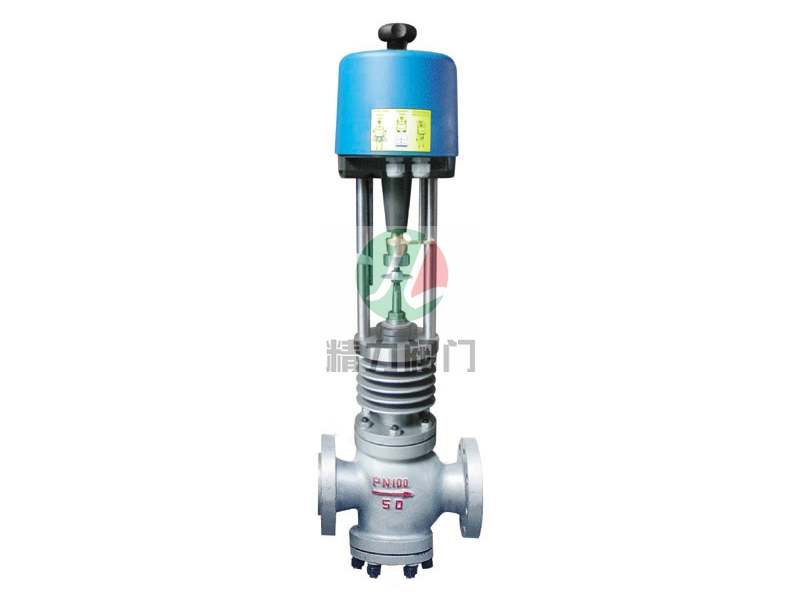

电动双座调节阀

◆ZAZN型电动双座调节阀 概述：
ZAZN型电动双座调节阀，接受来自调节仪表的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
本系列产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-250℃～450℃，接受信号为0～10mA.DC或4～20mA.DC。电动双座调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种，后者阀关闭时泄漏量可达到Ⅵ级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种，前者用于一般场合，而后者用于不允许外漏的特殊场合，流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样品种规格可供选择。
◆ZAZN型电动双座调节阀 特点：
·阀体按流体力学原理设计的等截面低流阻流道，额定流量系数增大30％。
·可调节范围大，固有可调比为50，流量特性有直线和等百分比。
·电动双座调节阀不平衡力小，阀稳定性好，使用压差大。
·调节切断型采用软密封结构阀芯，达Ⅵ级泄漏标准(零泄漏)。
·伺服放大器采用深度动态负反馈，可提高自动调节精度。
·电动操作器有多种形式，可适用于4～20mA.DC或0～10mA.DC。
·电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
·波纹管密封型调节阀对移动的阀杆形成完全的密封，堵绝流体外漏。

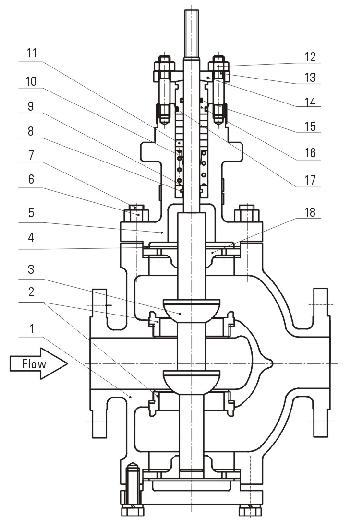

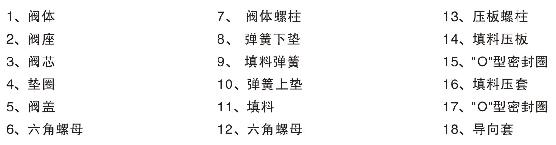

◆ZAZN型电动双座调节阀 内部结构简图及零部件：

◆ZAZN型电动双座调节阀 零件材料：
阀体、阀盖：HT200、ZG230-450 ZG1Cr18Ni9Ti
阀芯、阀杆：1Cr18Ni9Ti、司钛莱合金堆焊增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
衬套：2Cr13
垫片：橡胶石棉板、1Cr18Ni9Ti石棉缠绕垫片
波纹管：1Cr18Ni9Ti

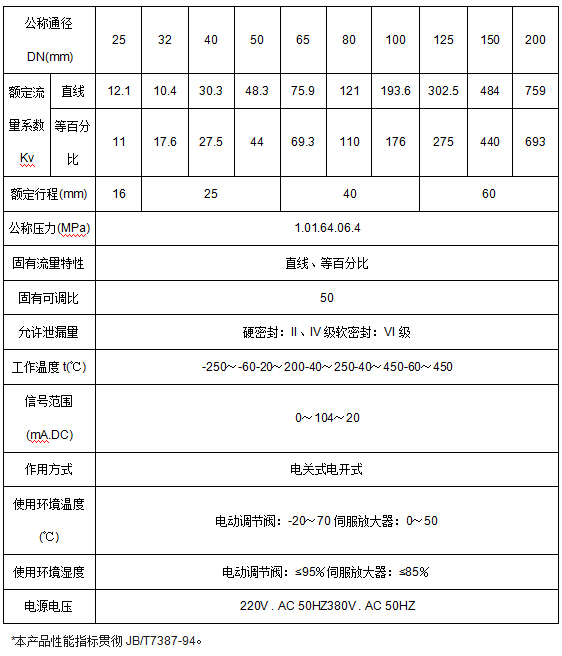

◆ZAZN型电动双座调节阀 技术参数：

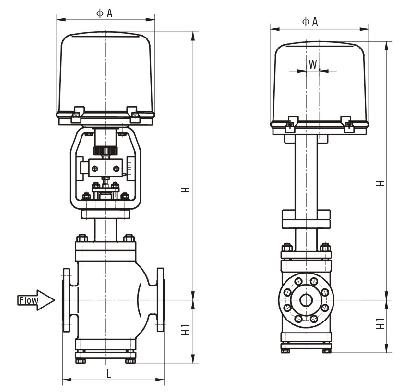

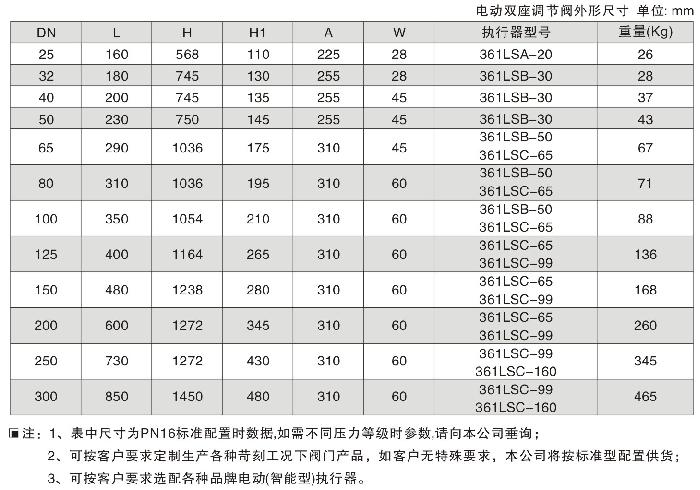

◆ZAZN型电动双座调节阀 外形尺寸数据：

◆ZAZN型电动双座调节阀 连接标准：
·法兰标准：铸铁法兰按GB4216-84 铸钢法兰按GB9113-88、JB/T79-94
·法兰密封面型式：PN10、PN16为凸面 PN40、PN64为凹凸面，阀体为凹面
·结构长度：GB12221-89
·夹套保温型夹套载热体接口：对焊ф18X4
·阀体法兰及法兰端面距离可按用户指定的标准制造。
如：ANSI、JIS、DIN等。
◆ZAZN型电动双座调节阀 订货须知：
订货时请用户提供以下资料：
·调节阀名称、型号
·公称通径(mm)
·公称压力(MPa)
·额定流量系数(Kv)
·固有流量特性
·介质名称、阀前后压力、温度、流量等
·整机作用方式(电开、电关)及输入信号
·阀体、阀内件及填料材质
·附件(操作器、伺服放大器等)
·其它特殊要求
